포인트형 누액 감지 시스템

이지스 누액 감지 시스템

LEAK DETECTION SYSTEM

Point type leak sensor

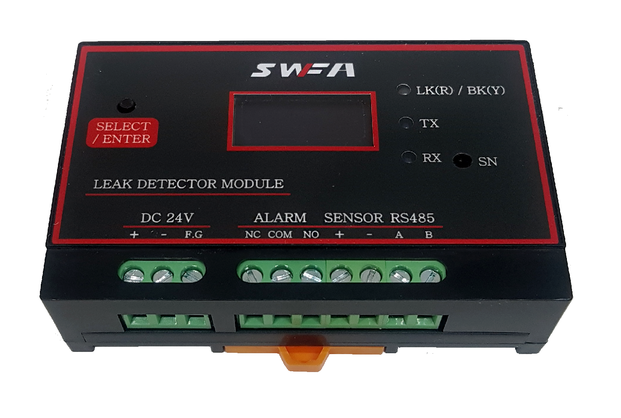

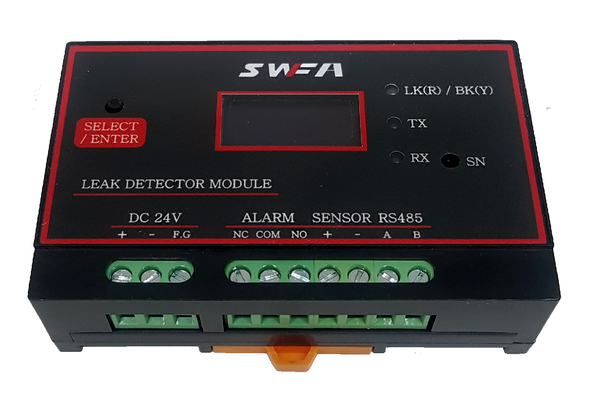

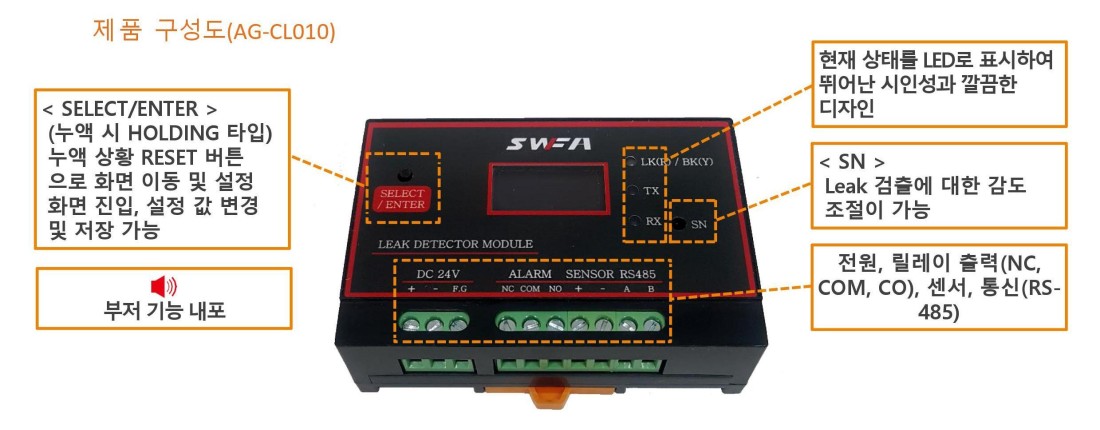

▶모델명: AG-VD110(물&전도성무기화학물질 전용)
▶채널: 1CH
▶소비전력: 80mA(MAX.)
▶전압: DC24V
▶통신: Modbus RS-485
▶출력: 접점출력(NC, COM, NO)
▶물 & 전도성 물질 검출 가능
▶사이즈 (W*H*D)[mm] : 88 x 62 x 27(± 0.5)
▶재질: PP 등
▶LOAD(ex 경광등 등) 연결 시 릴레이 필수 설치 요망
▶분리형 포인트 센서, 필름 센서 전용
▶보드 내장
▶RELEASE 타입으로 누액 검출 용액을 제거해야 LEAK ALARM이 OFF됨.
▶최소 5% 농도 감지 가능 (검출제품으로 검출 농도 조절 불가능)
▶감도 조절 가능(SN)
▶정확한 판독성, 신속한 반응성, 간편한  설치성 내포
▶전원(DC24V) 투입 시 : LED GREEN ON
    검출 용액 LEAK 시 : LED RED ON + Buzzer ON + 접점 출력 (+RS-485 통신 출력)
   * 컨트롤러에 내포된 Buzzer 소리가 크지 않음으로 컨트롤러-릴레이-경광등으로 구성하여 사용하심을 권장드립니다.
▶ (주)신우에프에이 리크센서 제품은 모두 검출기 입니다. 산, 알칼리 판별 및 PH, 농도 등에 대한 측정 및 조절 기능은 없습니다. 이점 꼭 참고하여 주시기 바랍니다.

▶모델명: AG-CD010(전도성무기화학물질 전용)
▶채널: 1CH
▶소비전력: 80mA(MAX.)
▶전압: DC24V
▶통신: Modbus RS-485
▶출력: 접점출력(NC, COM, NO)
▶사이즈 (W*H*D)[mm] : 88 x 62 x 27(± 0.5)
▶재질: PP 등
▶LOAD(ex 경광등 등) 연결 시 릴레이 필수 설치 요망
▶분리형 포인트 센서, 필름 센서 전용
▶보드 내장형
▶무기 화학물질만 선별, 검출 가능
▶최소 5% 농도 감지 가능 (검출제품으로 검출 농도 조절 불가능)
▶감도 조절 가능(SN)
▶정확한 판독성, 신속한 반응성, 간편한  설치성 내포
▶전원(DC24V) 투입 시 : LED GREEN ON
    검출 용액 LEAK 시 : LED RED ON + Buzzer ON + 접점 출력 (+RS-485 통신 출력)
   * 컨트롤러에 내포된 Buzzer 소리가 크지 않음으로 컨트롤러-릴레이-경광등으로 구성하여 사용하심을 권장드립니다.
▶ (주)신우에프에이 리크센서 제품은 모두 검출기 입니다. 산, 알칼리 판별 및 PH, 농도 등에 대한 측정 및 조절 기능은 없습니다. 이점 꼭 참고하여 주시기 바랍니다.

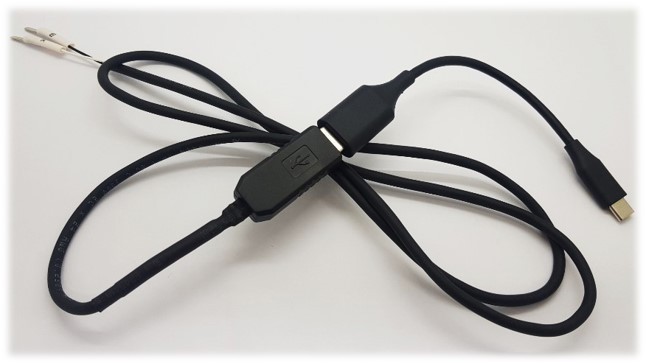

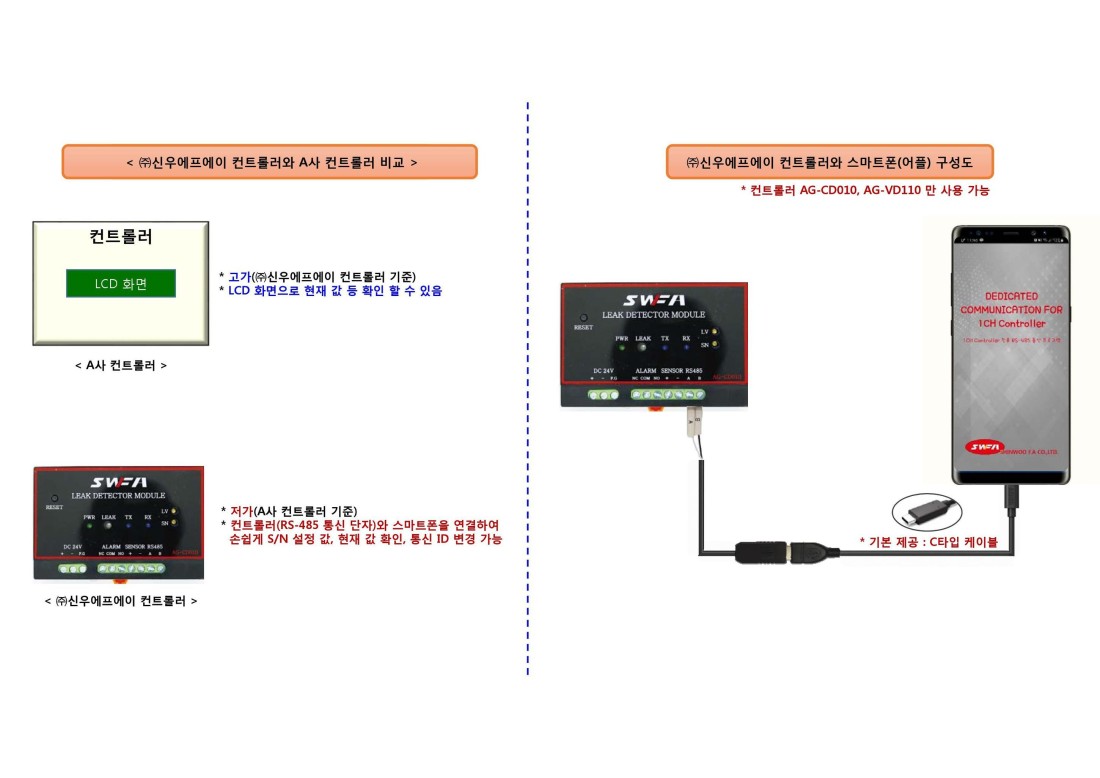

▶모델명: AG-DZ-01

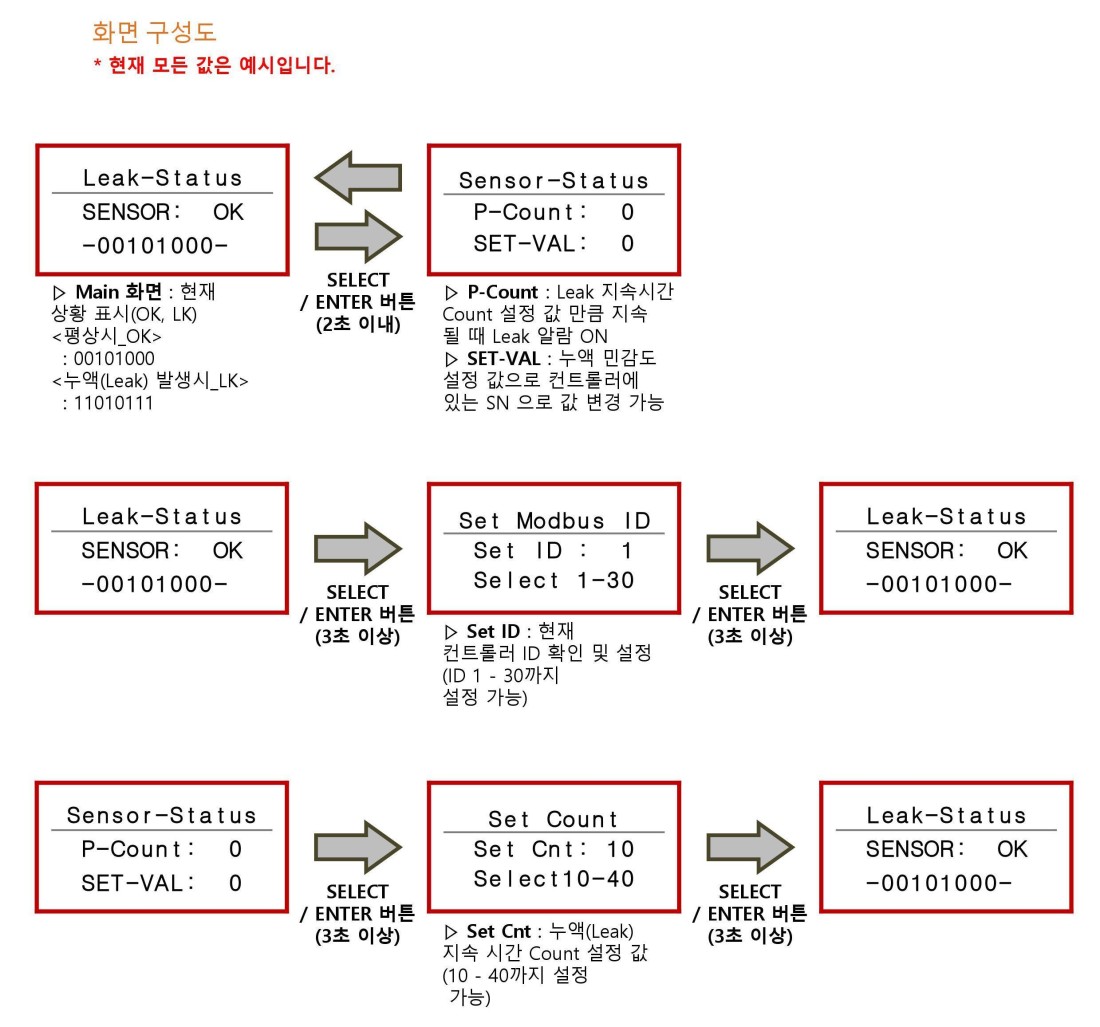

▶컨트롤러(RS-485 단자)와 스마트폰을 연결하여 어플을 통하여 현재 LEAK 설정값, 측정값, 통신 ID 변경
▶어플은 구글 스토어에서 다운 가능(어플명 : 신우FA-Modbus통신)
▶스마트폰 젠더 : C타입(기본)

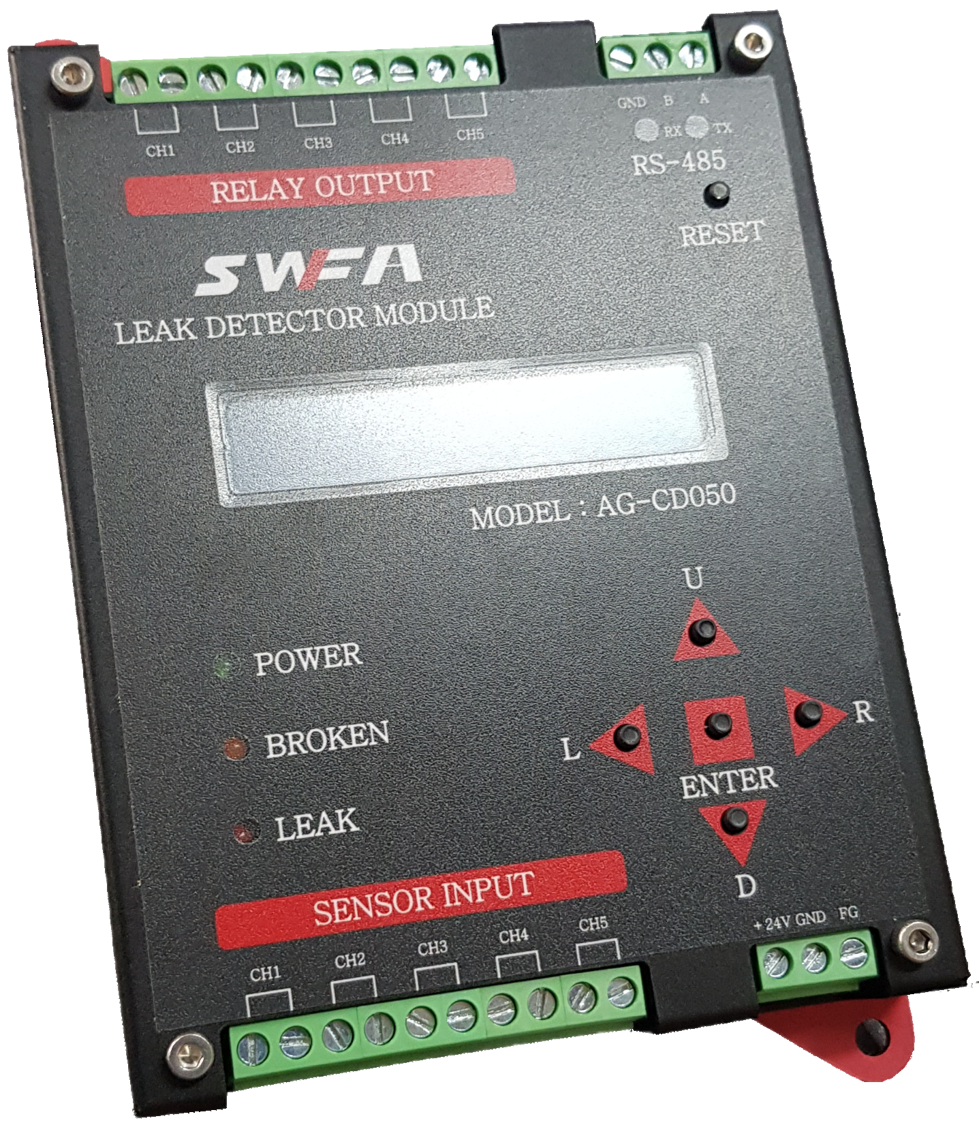

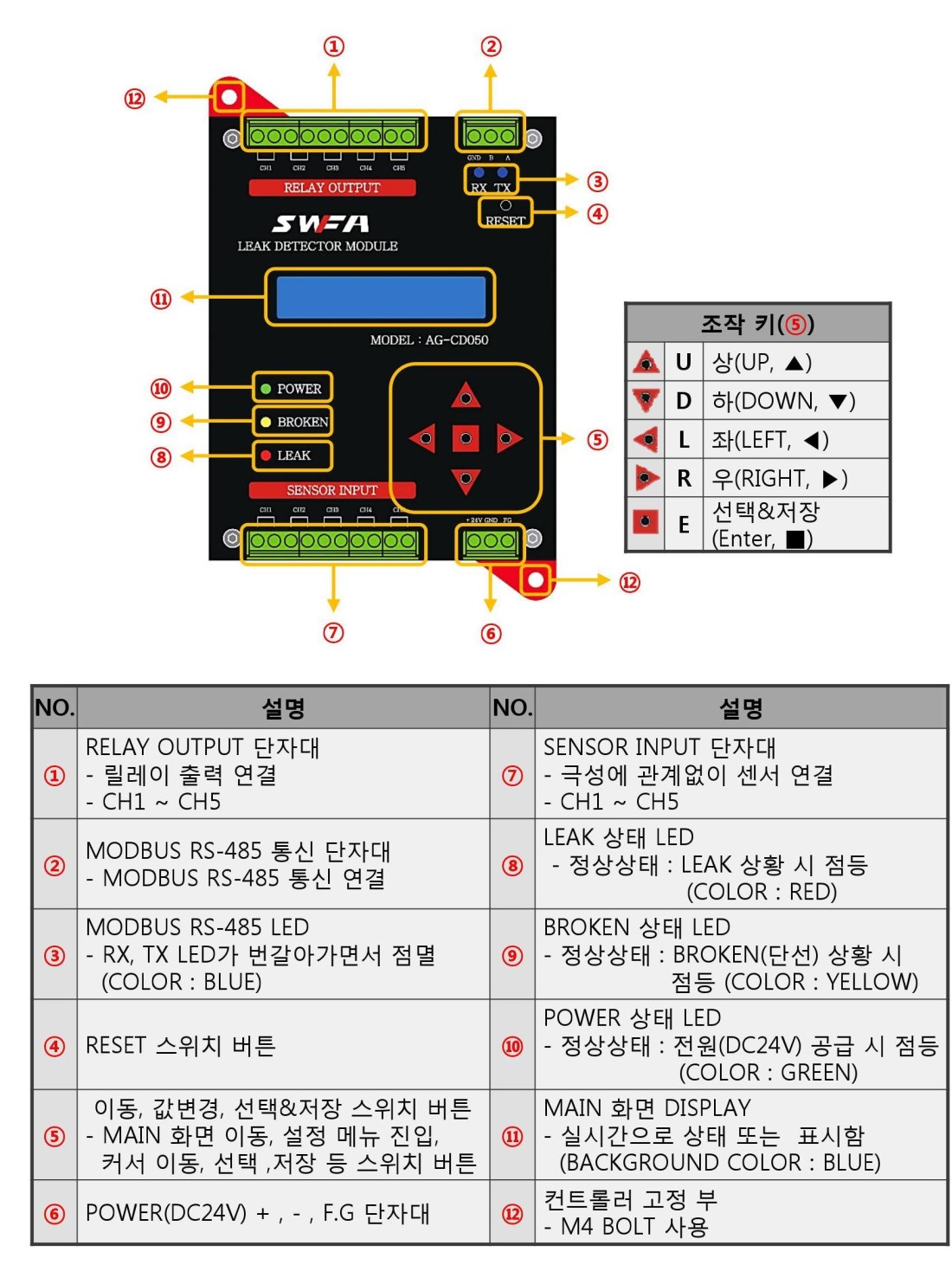

▶모델명: AG-CD050(전도성무기화학물질 전용)
▶채널: 5CH
▶평상시 소비전력: 80mA(MAX.)
▶전압: DC24V
▶통신: Modbus RS-485[옵션]
▶출력: 접점출력(NC, COM, NO)
▶사이즈 (W*H*D)[mm] : 104 x 157 x 26(± 0.5)
▶재질: Aluminum 등
▶ Leak 후 복구 방법에 대해 발주서에 복구 방법이 명시되어 있지 않을 시 수동복구 방법으로 셋팅되어 출하됩니다.
  *  HOLDING / 수동복구 : 상황을 HOLDING하여 LEAK 원인 제거 후 RESET버튼을 눌러야만 평상시 상태로 복구
  * RELEASE / 자동복구 : LEAK 원인을 제거 하면 자동으로 평상시 상태로 복구
▶LOAD(ex 경광등 등) 연결 시 릴레이 필수 설치 요망
▶분리형 포인트 센서, 필름 센서 전용
▶보드 내장형
▶무기 화학물질만 선별, 검출 가능
▶최소 5% 농도 감지 가능 (검출제품으로 검출 농도 조절 불가능)
▶감도 조절 가능(SN)
▶정확한 판독성, 신속한 반응성, 간편한  설치성 내포
▶전원(DC24V) 투입 시 : LED GREEN ON
    검출 용액 LEAK 시 : LED RED ON + Buzzer ON + 접점 출력 (+RS-485 통신 출력)
   * 컨트롤러에 내포된 Buzzer 소리가 크지 않음으로 컨트롤러-릴레이-경광등으로 구성하여 사용하심을 권장드립니다.
▶ (주)신우에프에이 리크센서 제품은 모두 검출기 입니다. 산, 알칼리 판별 및 PH, 농도 등에 대한 측정 및 조절 기능은 없습니다. 이점 꼭 참고하여 주시기 바랍니다.

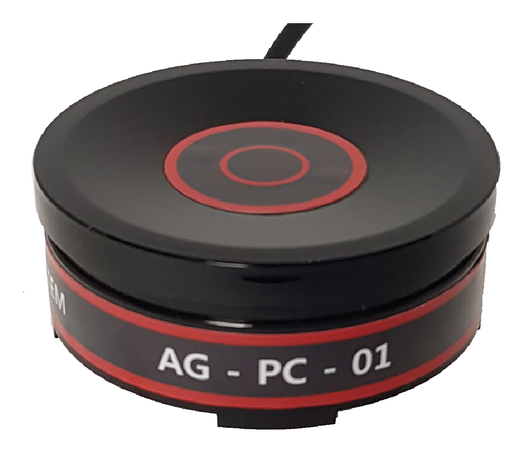

▶모델명 : AG-PC-00
    / 모델명이 Review된 제품입니다.
▶사이즈(WxH) (mm): 75 *29(± 0.5)
▶재질: SUS304, PE 등
▶컨트롤러, 센서 1:1 사용
▶간단한 물세척 후 재사용 가능
▶실내,  실외 설치 가능
▶유지보수 불필요
▶강한 내구성, 간편한 설치성
▶기본 리드케이블 2M(24AWG x 2C, BLACK, WHITE)
    * 컨트롤러 단자대 SEN -, + 전용)

Accessory

▶Stainless 재질로 내화학성이 강함

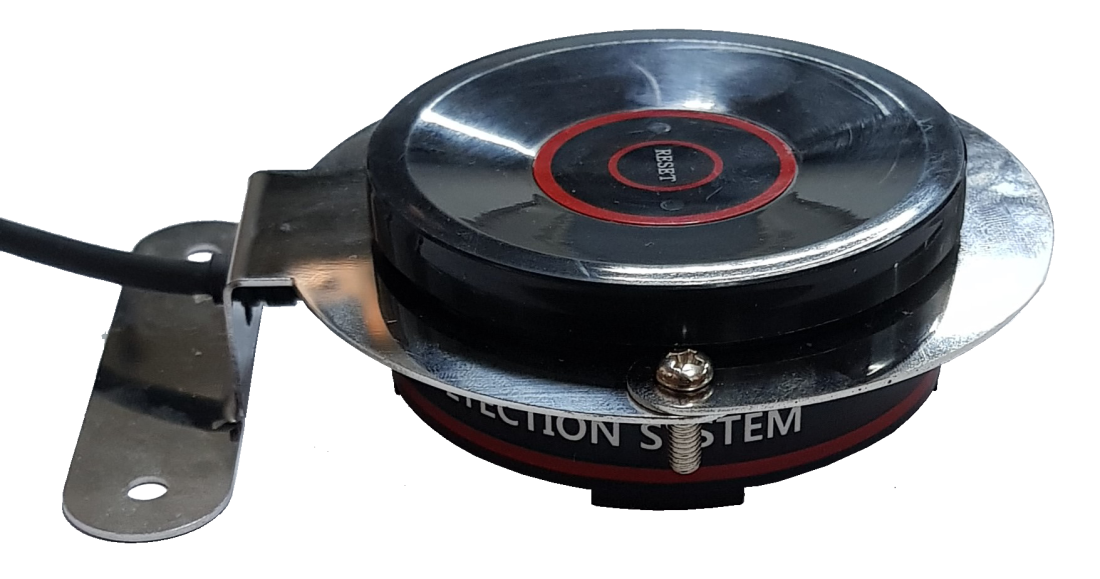

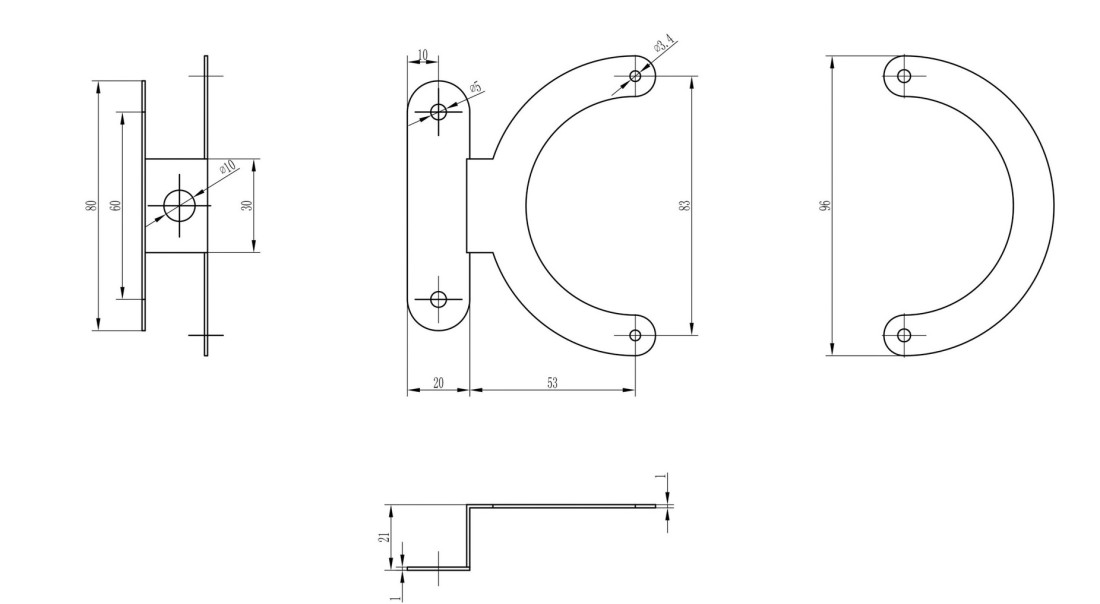

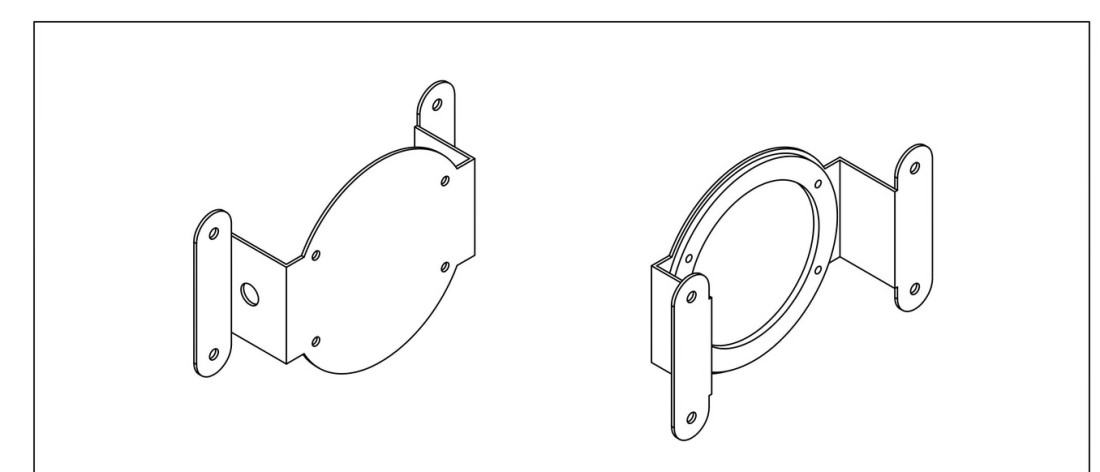

▶모델명 : AG-PC-BS01
▶사이즈(WxH) (mm): 92 *96(± 0.5)
▶두께 : 2T
▶센서 HOLE SIZE (mm) : Ø67
▶고정부 HOLE SIZE (mm) :Ø4
▶재질: Stainless
▶분리형 포인트 센서 설치 시 높낮이 조절 가능

▶모델명 : AG - FC - 01
▶사이즈(WxT) (mm): 40 * 0.6 (± 0.5)
▶최대10M 설치가능(컨트롤러(AG-CD010, AG-CD050, AG-VD110) 기준)
▶최대 생산 1ROLL 30M(+@M는 연장해서 사용해야함)
▶재질: SUS, PC 등
▶컨트롤러, 센서 1:1 사용
▶화학용액에 사용 가능
▶간단한 물세척 후 재사용 가능
▶실내,  실외 설치 가능
▶유지보수 불필요
▶강한 내구성, 간편한 설치성
▶기본 리드케이블 2M
    * 컨트롤러 단자대 SEN -, + 전용)

Accessory

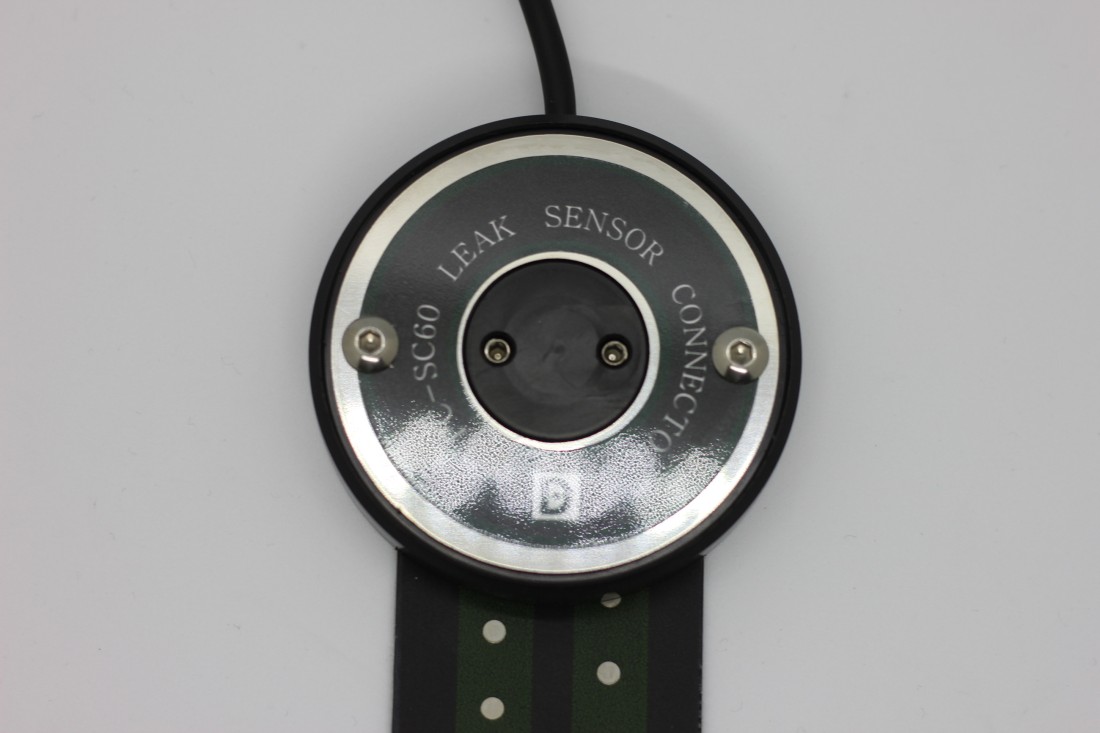

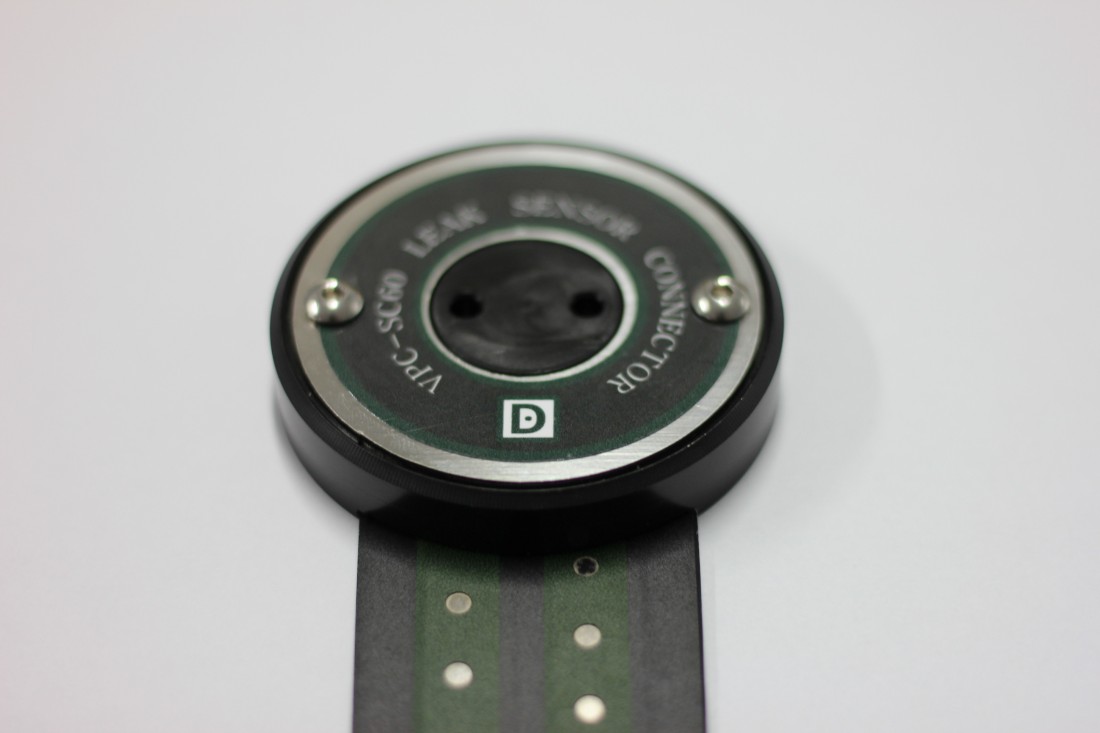

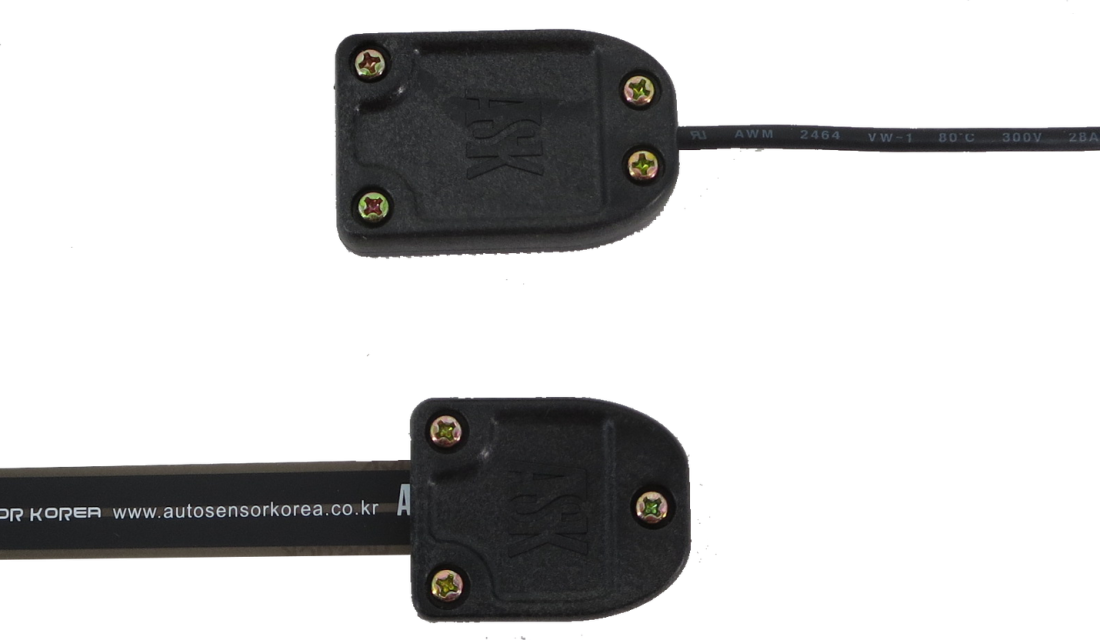

▶모델명 : GC - ST - 01
▶SUS 필름 센서(AG-FC-01) 전용 START 커넥터

▶모델명 : GC - JP - 01
▶SUS 필름 센서(AG-FC-01) 전용 JUMPER 커넥터(ELBOW타입으로 사용 가능)

▶모델명 : GC - ED - 01
▶SUS 필름 센서(AG-FC-01) 전용 END 커넥터

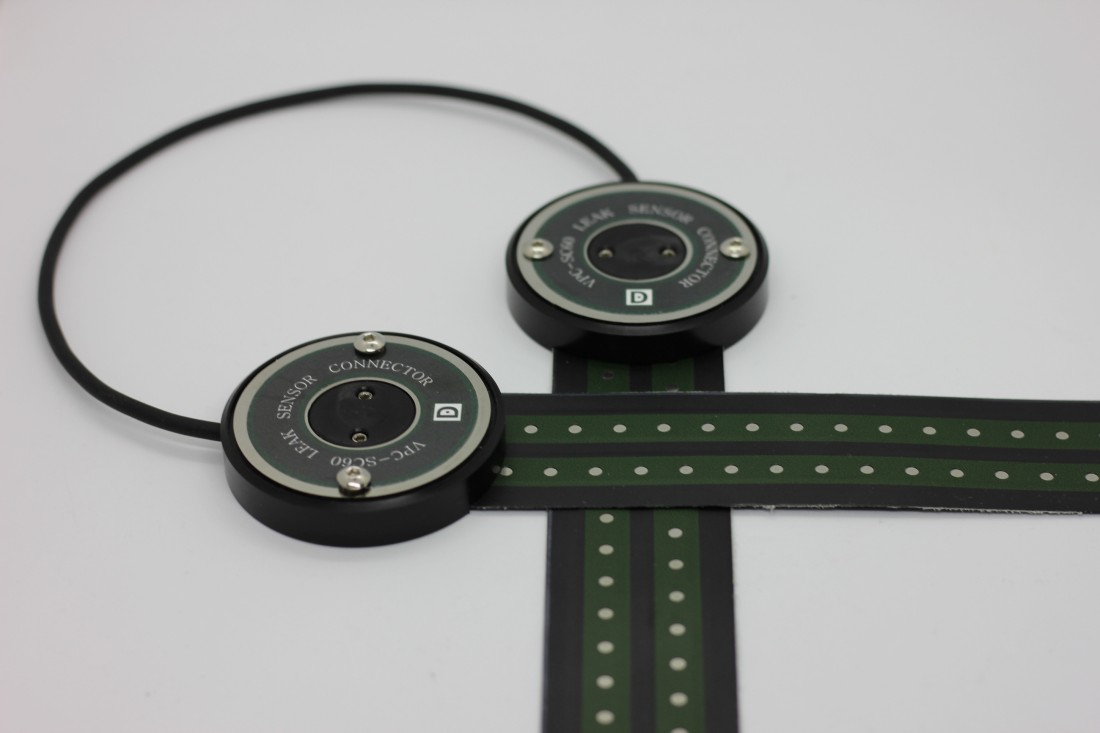

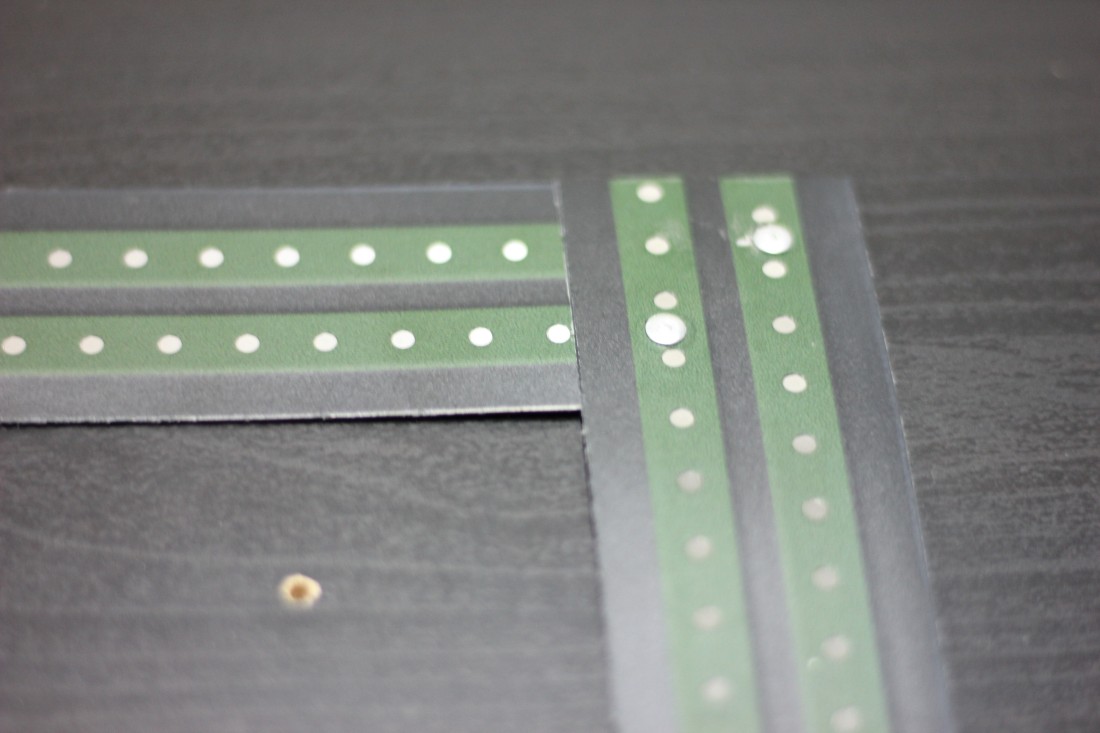

▶SUS 필름 센서(AG-FC-01) Elbow설치 예시(리벳 작업)

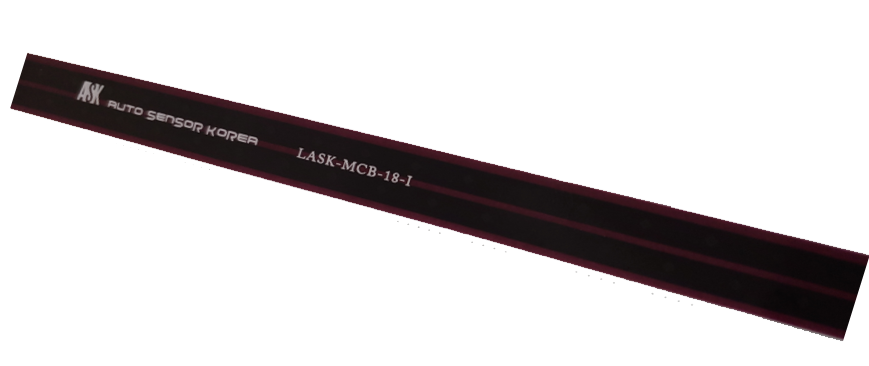

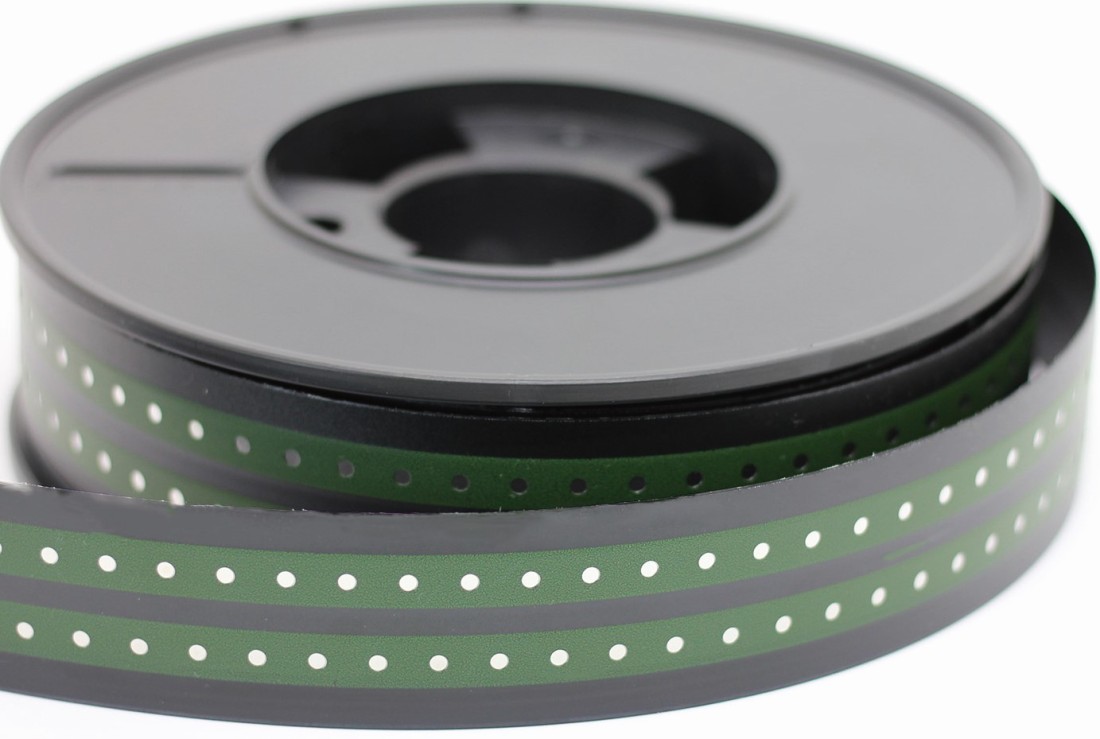

▶모델명 : AG-FC-11
▶사이즈(WxT) (mm): 18 *0.2(± 0.5)
▶컨트롤러(AG-CD010) 기준 최대10M 설치가능
▶최대 생산 1ROLL 50M(+@M는 연장해서 사용해야함)
▶재질: PET, 카본 블랙등
▶컨트롤러, 센서 1:1 사용
▶간단한 물세척 후 재사용 가능
▶센서를 접어서 모서리 부분 설치 가능
▶실내,  실외 설치 가능
▶유지보수 불필요
▶강한 내구성, 간편한 설치성
▶기본 리드케이블 2M
    * 컨트롤러 단자대 SEN -, + 전용)

Accessory

▶모델명 :WPST - 01 & WPED - 01
▶AG-FC-11 전용 커넥터
▶방수타입

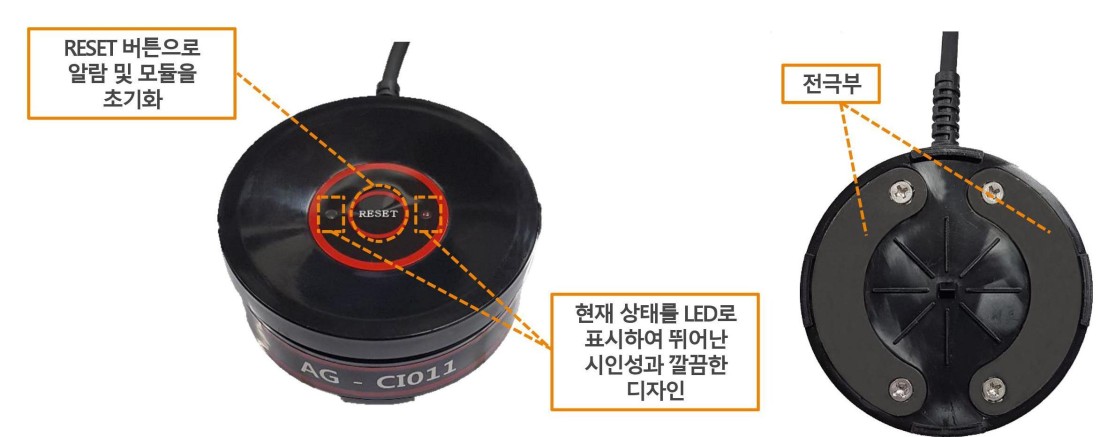

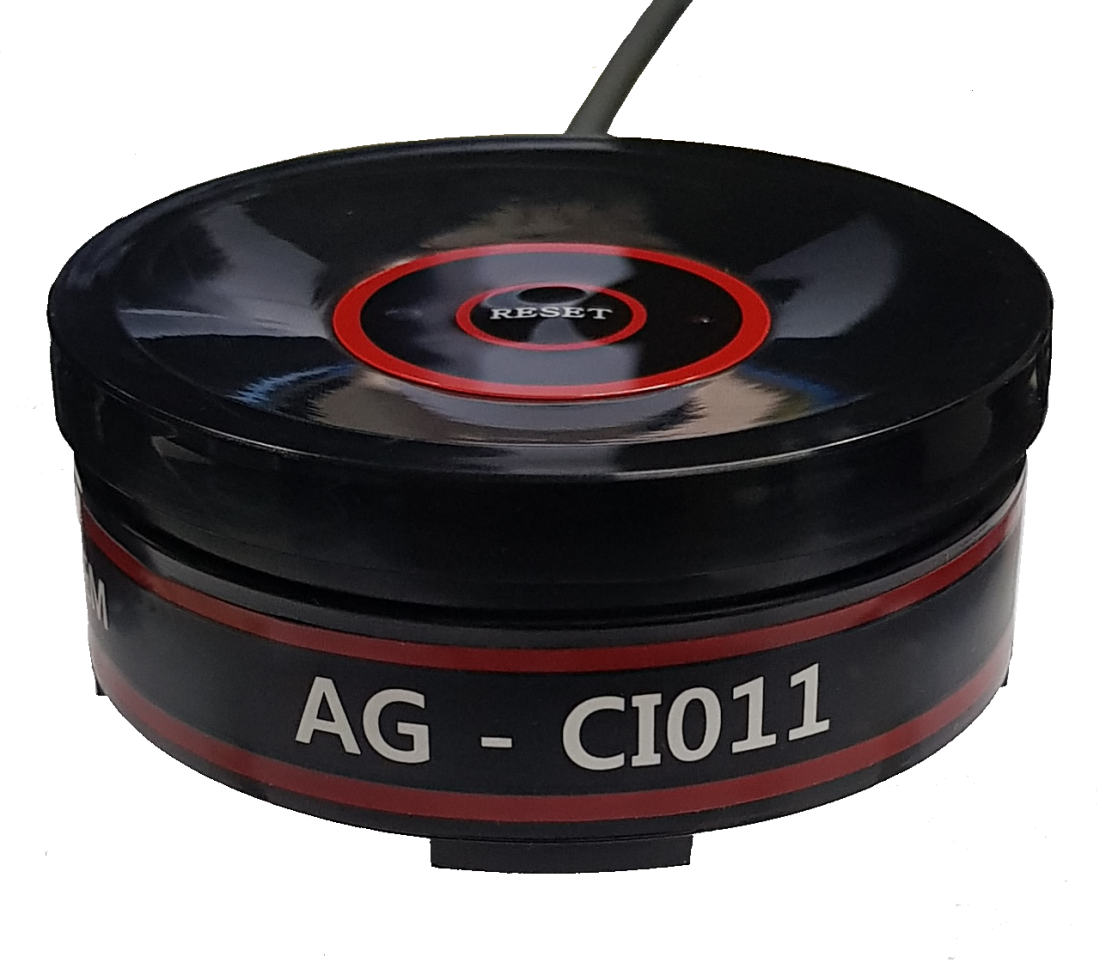

▶모델명: AG-CI011
▶소비전력: 80mA(MAX)
▶전압: DC24V
▶출력: SSR출력(NPN_N/O or PNP_N/O)
▶사이즈 (D x H)[mm] : Ø74 x 30(± 0.5)
▶재질: SUS304, PP 등 등
▶기본 리드케이블 2M(26AWG x 4C, RED(+), GREEN(-), BLACK, WHITE)
▶LOAD(ex 경광등 등) 연결 시 릴레이 필수 설치 권장
▶단독 사용 가능(보드 내장형)
▶무기 화학물질만 선별, 검출 가능
▶PP재질로 내화학성이 좋음
▶PNP, NPN는 결선시 선택 가능
▶간단한 물세척 후 재사용 가능
▶방수 제품(실리콘, 고무 O링 내장)
▶소비자가 직접 감도 조절 불가능(감도 내장형)
▶최소 5% 농도 감지 가능 (검출제품으로 검출 농도 조절 불가능)
▶정확한 판독성, 신속한 반응성, 간편한 설치성 내포
▶전원(DC24V) 투입 시 : LED GREEN ON
    검출 용액 LEAK 시 : LED RED ON + Buzzer ON + 접점 출력
    * 일체형 포인트 센서에 내포된 Buzzer  소리가 크지 않음으로 일체형 포인트 센서-릴레이-경광등으로 구성하여 사용 하심을 권장드립니다.
▶ (주)신우에프에이 리크센서 제품은 모두 검출기 입니다. 산, 알칼리 판별 및 PH, 농도 등에 대한 측정 및 조절 기능은 없습니다. 이점 꼭 참고하여 주시기 바랍니다.

▶Stainless 재질로 내화학성이 강함

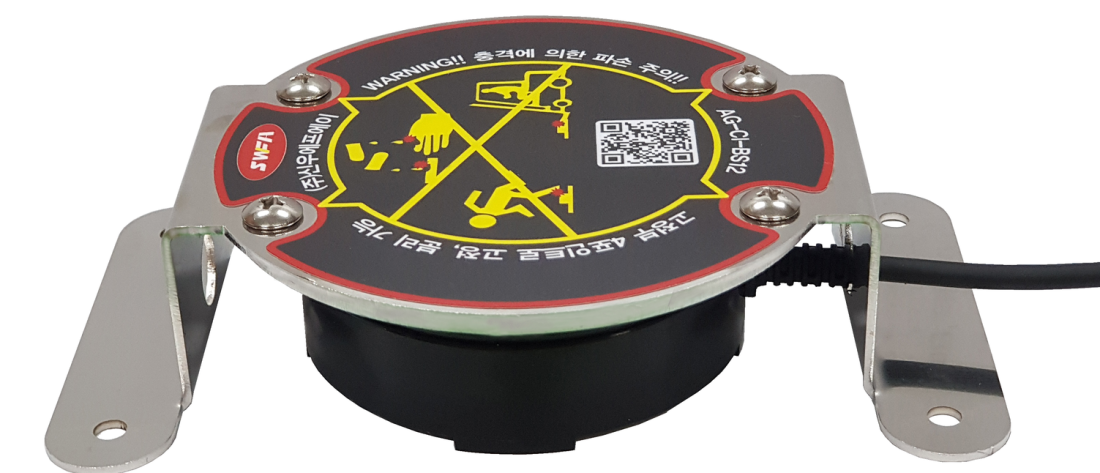

▶모델명 : AG-CI-BS11
▶사이즈(WxH) (mm): 110 *18.5(± 0.5)
▶두께 : 1.5T
▶센서 HOLE SIZE (mm) : Ø67
▶센서 고정부 HOLE SIZE (mm) :Ø4.2
▶브라켓 고정부 HOLE SIZE (mm) :Ø5
▶재질: Stainless
▶일체형 포인트 센서 설치 브라켓

이지스 누액 감지 시스템 (액체 용액 전용)

Point leak sensor(non-conducting liquid)

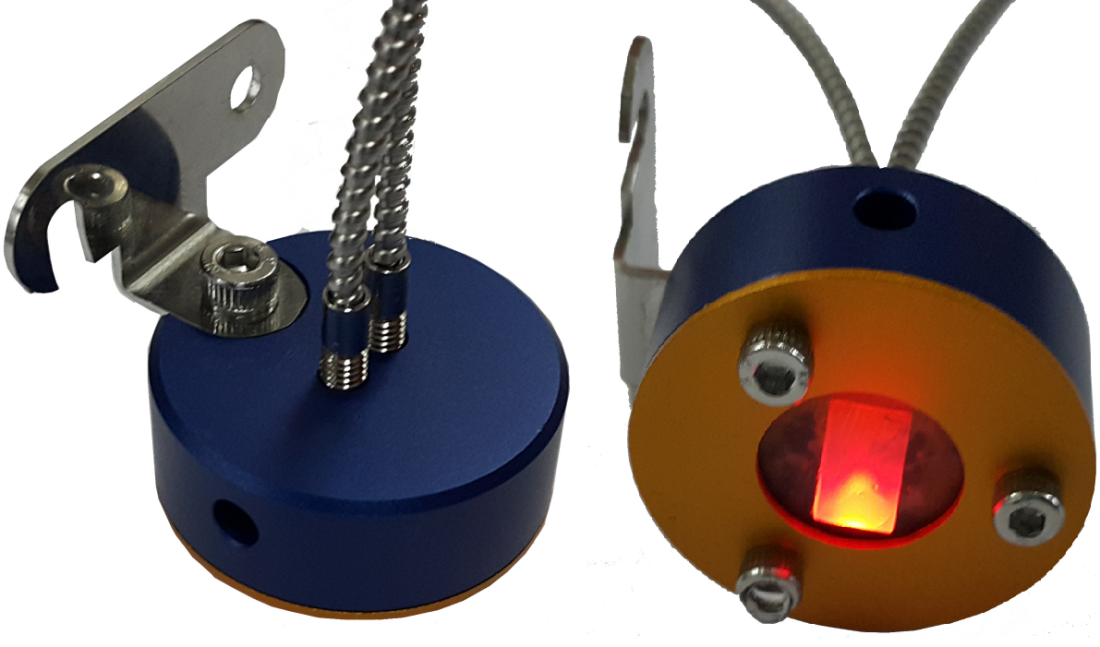

▶비전도성(오일, 벤젠 등) 포인트 센서
▶AG - OC SERIES
▶실내 사용 및 설치 전용
▶Leak 시 소비전류: 41mA(±5)
▶출력 최대 허용전류: 110mA(max.)
▶전압: DC24V
▶TR 출력(NPN_N/O)
▶사이즈 (W*H*D)[mm] : 55*17*40(± 0.5)
▶재질: PP
▶케이블:PFA
▶LOAD(ex 경광등 등) 연결 시 릴레이 필수 설치 권장
▶단독 사용 가능(보드 내장형)
▶비전도성 화학물질만 선별, 검출 가능
▶모든 용액(전도성 & 비전도성) 검출 가능
▶PNP, NPN 선택 가능
▶간단한 물세척 후 재사용 가능
▶방수 제품
▶최소 5% 농도 감지 가능
▶소비자가 직접 감도 조절 불가능
▶기본 리드케이블 2M(22AWG x 3C, BROWN(+), BLUE(-), BLACK)
▶전원(DC24V) 투입 시 : LED GREEN ON
    전도성 용액 LEAK 시 : LED GREEN 점멸
    비전도성 용액 LEAK 시 : LED RED ON + 접점 출력
    * 비전도성 포인트 센서에는 Buzzer가 없음(Leak 시 접점 신호만 출력됨)으로 비전도성 포인트 센서-릴레이-경광등으로 구성하여 사용 하심을 권장드립니다.
▶ (주)신우에프에이 리크센서 제품은 모두 검출기 입니다. 산, 알칼리 판별 및 PH, 농도 등에 대한 측정 및 조절 기능은 없습니다. 이점 꼭 참고하여 주시기 바랍니다.

Point type leak sensor (Water & organic)

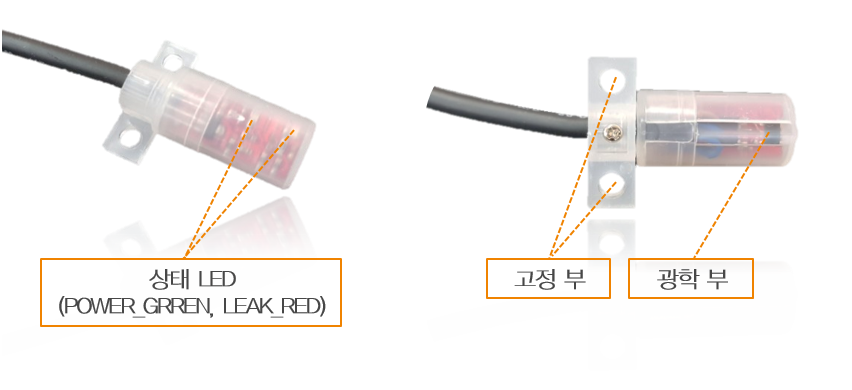

▶모델명: LASK-P10-P
▶Liquid 용액 타입
▶전압: DC24V
▶사이즈(WxH, D)(mm): 35  x 26, Ø14(± 0.5)
▶재질: PP, PFA 등
▶평상시 소비 전류(ON): 20mA(± 5)
▶출력: TR 출력(NPN_N/C)
     * 전원 ON과 동시에 출력이 ON상태이며
        LEAK 발생 동시에 출력이 OFF상태입니다.
▶온도: -20℃ ~ 60℃
▶CE인증
▶단독사용 가능(보드 내장형)
▶방수가능, 재사용 가능
▶마이크로 컨트롤러 타입
    * 프로그램에서 제어 및 판단을 하여 정확한 감지 가능
▶에어포켓 현상 없음
     * 기존 광학식 센서의 단점인 기포가 생기는 용액(ex.과산화수소)에서
       에어포켓 현상이 발생하여 오감지되는 단점을 보완, 광학부를 돌출형
        (▼)으로 에어포켓 현상과 관계없이 정확한 누액 감지 가능한 제품
▶농도와 상관없이 Leak 감지 가능
▶간단한 물세척 후 재사용 가능
▶실내,  실외 설치 가능
▶간편한 설치성
▶LOAD(ex 경광등 등) 연결 시 릴레이 필수 설치 요망
▶기본 리드케이블 2M(22AWG x 3C, BLUE, BROWN, BLACK)
▶ (주)신우에프에이 리크센서 제품은 모두 검출기 입니다. 산, 알칼리 판별 및 PH, 농도 등에 대한 측정 및 조절 기능은 없습니다. 이점 꼭 참고하여 주시기 바랍니다.
